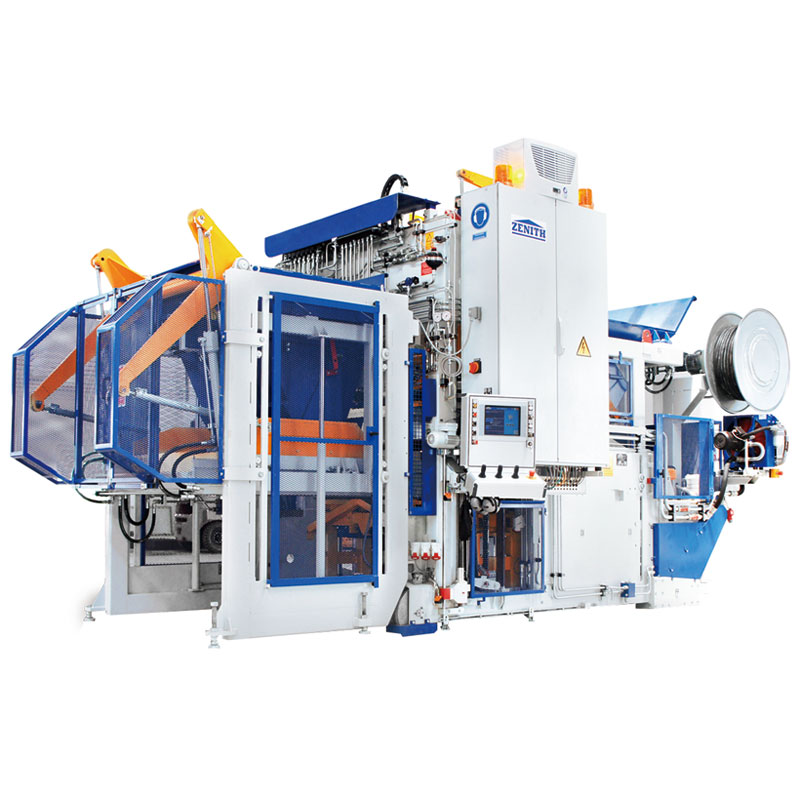

Zenith 940SC kaubaalusevaba plokimasin

Professionaalse tootjana soovime teile pakkuda Zenith 940SC kaubaalusteta plokimasinat. Mitmekülgne 940sc pakub maailmaturul kõigist betoonplokkide ja sillutusplokkide masinatest kõige laiemat valikut tootmisvõimalusi. Seda saab kasutada nii universaalse masinana kui ka spetsiaalse masinana mittestandardsete toodete jaoks ning seda saab kasutada ühe kaubaaluse tehase komplekteerimiseks nišitoodete tootmiseks. See masin on ehitatud vastavalt kõrgeimatele kvaliteedinõuetele ja toodab väga odavaid sektsioonseadmeid, nagu pinnakattega sillutusplokke või õõnesplokke jne.

Peamised tehnoloogia omadused

1) Arusaadav, menüüpõhine puutepaneel muudab masina kasutamise väga lihtsaks. Erinevate vormitüüpide ja tootmisprogrammide tootmisparameetrid sisestatakse ja salvestatakse hästi korraldatud menüümaskide abil. Siemensi kiiret SPS-i kasutatakse sisemiseks signaalitöötluseks.

2) kõrge efektiivsusega hüdraulikasüsteem. Hüdrauliline jõud kasutab kahe kontuuriga kõrgsurvet; Hüdraulikasüsteem kahe Milti-Star-kolbpumbaga. See kasutab proportsionaalset hüdraulilist tehnoloogiat, et reguleerida kiirust ja tööd vastavalt erinevatele toodetud toodetele. hüdraulilisi liigutusi saab juhtida üheaegselt ja iseseisvalt erinevate kiiruste ja rõhkudega ning kõiki andmeid saab seadistada puutetundlikul ekraanil. Kogu teavet, nagu aeg, arvutus, valik, hüdrauliline kiirus ja rõhk, saab seadistada puuteekraanilt.

3) kõrge efektiivsusega vibratsioonisüsteem. Vibratsioonilaud on disainitud nelja erineva tootmistaseme jaoks; Vibratsioonilaua ülemine osa on kaheosaline, et saavutada ühtlane jõuülekanne ja optimaalne tihendus; Vahetatav kulumisplaat vibratsioonilaua ülemiste osade kaitseks: Vibratsioonilaud kahe vibraatori vastuvõtmiseks, et saavutada maksimaalne tsentrifugaaljõud 80 kN; 50cm kõrguste plokkide tootmiseks on vormiraam varustatud vibraatoritega. (Võib varustada 2, 4, 6. 8 vibraatoriga vastavalt ploki kõrgusele), Vibratsioonimootorites kasutatakse Servo mootoreid.

4) Täitesöötmissüsteem. Hüdraulilise ajamiga söötja; saab reguleerida sööturikasti liikumist muudetava pöördemomendi ülitäpse siini peal vastavalt erinevatele vormidele, sööturi juhtratta läbimõõt Ø 80 mm； Hüdrauliliselt juhitav pöörlev kaabits (kolmeosaline) vormi pinna nõuetekohaseks puhastamiseks; Hüdrauliliselt juhitav jaotusrest tagab betooni ühtlase jaotumise vormis; Reguleeritava kõrgusega puhastushari, mis on kinnitatud söödasahtli esiseina külge tamperpea jalatsite puhastamiseks...

Tehnilised andmed

Alusmaterjali punker	1200L
Alusmaterjali etteandekast	2000L
Pigmendi punker	800L
Pigmendi toitekast	2000L
Maksimaalne laaduri etteandekõrgus	2800 mm
Vormi suurus
Maksimaalne vormimispikkus	1240 mm
Maksimaalne vahutamislaius (toodetakse vibratsioonilaual)	1000 mm
Maksimaalne vahutamislaius (tootmine maapinnal)	1,240 mm
Toote kõrgus
Mitmekihiline tootmine
Min.toote kõrgus (toodetakse kaubaalusel)	50 mm
Max toote kõrgus	250 mm
Ühekihilise toote maksimaalne virnastamiskõrgus kaubaaluse kõrgus)	640 mm
Madal tootmine kaubaalusel
Maksimaalne toote kõrgus	600 mm
Madal tootmine põrandal
Max.toote kõrgus	650 mm
Tootmine põrandal
Max toote kõrgus	1000 mm
Toote minimaalne kõrgus	250 mm
Masina kaal
Ilma hallituse ja pigmentideta seadmeta	11,7T
Pigmendi seade	1,7T
Masina suurus
Kogupikkus (ilma pigmendiseadmeta)	4400 mm
Kogupikkus (koos pigmendiseadmega)	6,380 mm
Max kogukõrgus	3700 mm
Minimaalne kogukõrgus (transpordikõrgus)	3240 mm
Kogulaius (koos juhtpaneeliga)	2,540 mm
Vibratsioonisüsteem
Max vibratsioonifaabula põnev jõud	80 KN
Min. ülemise vibratsiooni esilekutsuv jõud	40 KN
Energiatarbimine
Põhineb vibrolaua maksimaalsel arvul	42 kW

Tootmisvõimsus

Ploki tüüp	Mõõtmed (mm)	Pildid	aty/tsükkel	Tsükli aeg	Tootmisvõimsus (8 h kohta)
Õõnes plokk	400*200*200		12	40ndad	8 640 tk
Ristkülikukujuline sillutuskivi	200* 100*60		54	38s	817 m2
Ristkülikukujuline sillutuskivi (ilma seguta)	200*100*60		54	36s	864 m2
UNI sillutuskivid	225*112,5*60-80		40	38s	757 m2
Curstone	150*1000*300		4	46s	2504 tk
