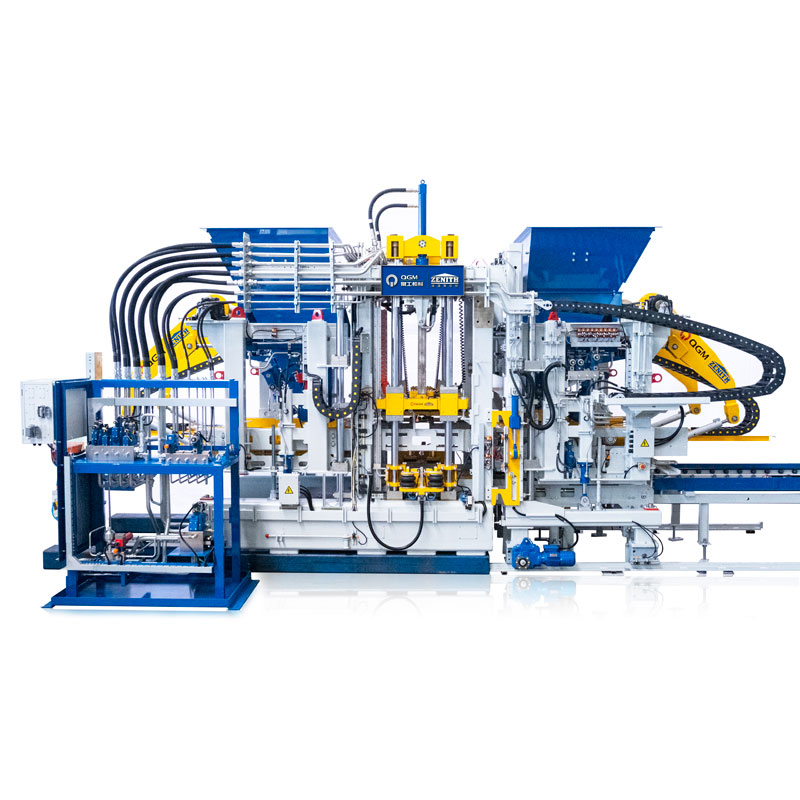

Betooniploki masin ZN1000C

Võite olla kindel, et ostate meie tehasest ZN1000C betoonplokkide masina. ZN1000C plokkmasin on toodetud Hiinas, järgides rangelt Saksa tehnoloogiat ja viimistlust, kasutades Saksa tehnoloogiat ning see on maailma juhtiv plokkmasina tehnoloogia. Saksa tehnoloogia on tuntud oma ranguse ja lihtsuse poolest ning pöörab rohkem tähelepanu üldisele jõudlusele, tõhususele ja masina kvaliteedile. ZN1000C betoonplokkimasinate omadused on stabiilsem jõudlus, suurem tootmistõhusus ja väiksem rikete määr. Toimivuse, tõhususe, energiasäästu, keskkonnakaitse ja muude aspektide poolest on see teistest turul olevatest plokkmasinatest kaugel ees.

Peamised tehnoloogia omadused

1) Sageduse konversioonitehnoloogia juhtimine

Vähendage mootori käivitusvoolu ja pehme käivitamise funktsiooni juhtimist, pikendage mootori eluiga. ZN1000C betoonplokkide masina peamine ostsillaator kasutab madala sagedusega ooterežiimi ja kõrgsageduslikku tööd, mis parandab töökiirust ja toote kvaliteeti. Vähendage mehaanilisi lisa- ja mootorikahjustusi, pikendage mootori ja mehaanilise tööiga. Sagedusmuundur säästab umbes 20–40% energiat kui traditsiooniline muundur.

2）Saksamaa Siemensi PLC juhtimissüsteem, Siemensi puuteekraan, Saksamaa

Lihtne töö, madal rikkeaste, ZN1000C betoonplokkide masina töökindlus ja kõrge töökindlus. Kasutage kõige arenenumat tööstuslikku Interneti-tehnoloogiat, tehke kaugtõrkeotsing ja -hooldus. PLC ja puutetundlik ekraan kasutavad PROFINETi internetti koos, mis on mugav süsteemi diagnoosimiseks ja veebi laiendamiseks. Saavutage pidevalt probleemide diagnostika ja häiresüsteem, mis on mugav masina hooldamiseks ja tõrkeotsinguks. PLC jooksvad andmed püsivaks säilitamiseks.

3) Vibratsioonisüsteem

Vibratsioonilaud koosneb dünaamilisest ja staatilisest lauast. Kui vibratsioon algab, vibreerib dünaamiline tabel, staatiline tabel jääb staatiliseks. Konstruktsioon on ette nähtud vibratsioonilaua amplituudi tagamiseks, et tagada betoontoodete kõrge kvaliteet. Vibratsioonilaud HARDOX terasest. Vibratsioonirežiim: vibratsioonitabeli vibratsiooni + ülemise vormi vibratsiooni kasutamine; vibratsioonimootori paigaldus vibratsioonisummutusseade ja õhujahutusseade.

4) Toitmissüsteem

Mootorid kasutavad SEW mootoreid, mis juhivad kahte segamisvõlli. Toiteraam, põhjaplaat ja segamistera on valmistatud vastupidavast HARDOX terasest, põhjaplaadi asukohta saab reguleerida. Toitesüsteemil on lekke vältimiseks tihend. Tühjendusvärava ust juhib SEW mootor.

5) Hüdraulikajaam

Hüdraulikapumbad ja hüdroventiilid võtavad kasutusele rahvusvahelisi kaubamärke. Torus kasutatakse "äärikuühendust, mugav paigaldus ja hooldus. Mitmepunktiline rõhu tuvastamise punkt, mugav tuvastamine. Digitaalne temperatuuri ja ummistuse häire funktsioon. Mootori ja pumba ühendus, äärikühendus, hea koaksiaal. Dünaamiline proportsionaalne klapp ja konstantse võimsusega pump, kiiruse reguleerimine, pinge reguleerimine, energiasääst.

Tehnilised andmed

Max Moodustamisala	1100 * 820 mm
Valmistoote kõrgus	20-300 mm
Vormimise tsükkel	15-25s
Põnev jõud	80 KN
Kaubaaluse suurus	1200*870*(12-45)mm
Ploki numbri moodustamine	390 * 190 * 190 mm (10 plokki / vorm)
Vibratsioonilaud	2*7,5KW
Ülemine vibratsioon	2*0,55KW
Elektriline juhtimissüsteem	SIEMENS
Kogukaal	42,25 kW
Masina mõõtmed	12T

Tootmisvõimsus

Ploki tüüp	Väljund	ZN1000C plokk Masina valmistamine
240 * 115 * 53 mm	Moodustatud plokkide arv (plokk/vorm)	50
	Kuupmeeter/tund (m3/tund)	13-18
	Kuupmeeter/ päev (m3/ 8 tundi)	1005-1400
	Telliste arv (plokid/m3)	683
390 * 190 * 190 mm	Moodustatud plokkide arv (plokk/vorm)	9
	Kuupmeeter/tund (m3/tund)	22,8-30,4
	Kuupmeeter/ päev (m3/ 8 tundi)	182,5-243,3
	Telliste arv (plokid/m3)	71
400 * 400 * 80 mm	Moodustatud plokkide arv (plokk/vorm)	3
	Kuupmeeter/tund (m3/tund)	69,1-86,4
	Kuupmeeter/ päev (m3/ 8 tundi)	553-691,2
	Telliste arv (plokid/m3)	432-540
245 * 185 * 75 mm	Moodustatud plokkide arv (plokk/vorm)	15
	Kuupmeeter/tund (m3/tund)	97,5-121,5
	Kuupmeeter/ päev (m3/ 8 tundi)	777,6-972
	Telliste arv (plokid/m3)	2160-2700
250 * 250 * 60 mm	Moodustatud plokkide arv (plokk/vorm)	8
	Kuupmeeter/tund (m3/tund)	72-90
	Kuupmeeter/ päev (m3/ 8 tundi)	576-720
	Telliste arv (plokid/m3)	1152-1440
225*112,5*60	Moodustatud plokkide arv (plokk/vorm)	25
	Kuupmeeter/tund (m3/tund)	91,1-113,9
	Kuupmeeter/ päev (m3/ 8 tundi)	728,9-911,2
	Telliste arv (plokid/m3)	3600-4500
200*100*60	Moodustatud plokkide arv (plokk/vorm)	36
	Kuupmeeter/tund (m3/tund)	103,7-129,6
	Kuupmeeter/ päev (m3/ 8 tundi)	829,4-1036,8
	Telliste arv (plokid/m3)	5184-6480
200*200*60	Moodustatud plokkide arv (plokk/vorm)	4
	Kuupmeeter/tund (m3/tund)	72-90
	Kuupmeeter/ päev (m3/ 8 tundi)	576-720
	Telliste arv (plokid/m3)	576-720
