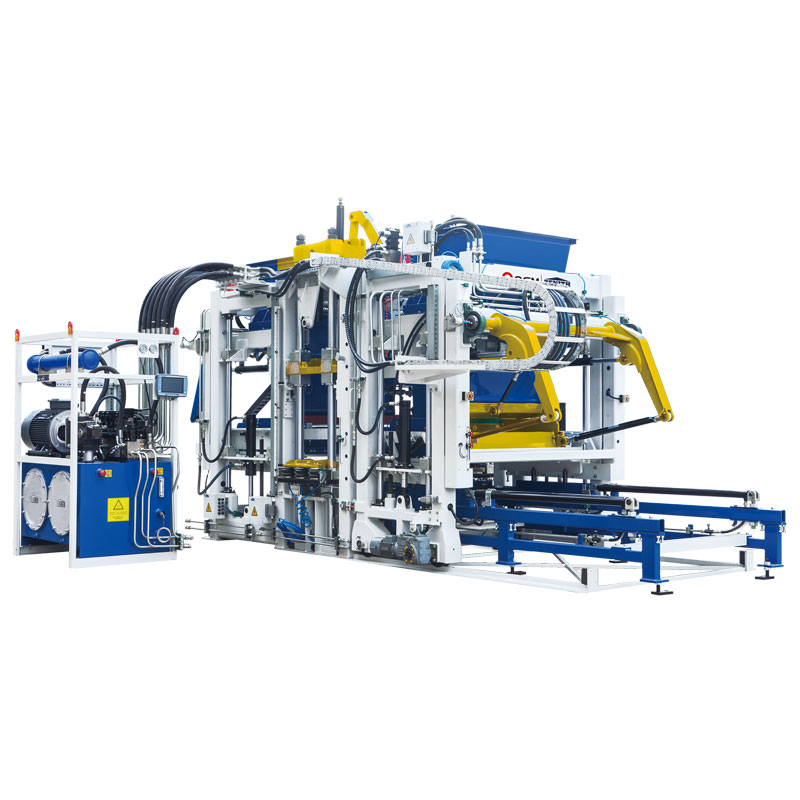

Võite olla kindel, et ostate meilt kohandatud ZN900CG betoonplokkide masina. ZN900CG on automaatne plokkide valmistamise sachin, mis on disainitud Saksamaal ja valmistatud Hiinas. 100KN vibratsioonijõu saavutamiseks on allosas SIEMENSi sagedusvibratsiooni või servo-vibratsioonimootorid, ülemisel vibratsioonil 2x0,55KW vibraatorid. Toote kõrgus võib olla vahemikus 40 mm kuni 300 mm.
Peamised tehnoloogia omadused
1) Uusim servo vibratsioonitehnoloogia
ZN900CG betooniploki masin on varustatud äsja välja töötatud servo-vibratsioonisüsteemiga, mis tagab vibratsioonimootorite sünkroniseeritud olekus, mis tagab tihendusjõu vertikaalse väljundi. Samuti vältige horisontaalse tihendusjõu tekitatud nihkepingekahjustusi masinale ja pikendage masina tööiga. Mootori kiirus võib ulatuda üle 4000 p / min, mis võib pakkuda suuremat tihendusjõudu ja ploki kvaliteet paraneks oluliselt.
2) Automaatne vormi kinnitussüsteem koos turvapatjadega
ZN900CG betoonplokimasina kahel küljel on turvapadjad. Pärast vormi paika lükkamist täitub avamispea turvapadi ja pingutatakse automaatselt. Lõpuks täidetakse vormiraami turvapadi, et vormiraam automaatselt kinnitada. Sel moel võib see aidata säästa palju aega erinevate vormide vahetamiseks, vähendada vibratsioonimüra ja tõsta ka tootmise efektiivsust.
3) Topeltvibratsioonisüsteem
Vibratsioonilaud kasutab suure koormusega Rootsi HARDOX terast, mis koosneb dünaamilise laua staatilisest lauast, mis võib oluliselt parandada vibratsiooni efektiivsust. Kuigi peal on veel kaks vibraatorit, suurendavad tihedust ja tagavad betoonplokkide kõrge kvaliteedi.
4) Sageduse konversioonitehnoloogia juhtimine
QGM-juhtimissüsteem kasutab SIEMENS PLC-d, puutetundlikku ekraani, kontaktorite nuppe jne, mis ühendavad suurepäraselt automaatse tehnoloogia ja Saksamaa täiustatud süsteemi. SIEMENS PLC-l on automaatne tõrkeotsingu funktsioon, mis hõlbustab hooldust, samuti automaatne lukustus, et vältida töövigadest põhjustatud mehaanilisi õnnetusi. Kuigi SIEMENSi puuteekraan suudab kuvada reaalajas tootmise olekut, saavutab selle hõlpsa kasutamise visualiseerimise abil. Kui mõni osa tulevikus katki läheb, saab varuosa hankida kohapealt, mis säästab palju aega.
5) Intelligentne pilvesüsteem
QGM intelligentne seadmete pilvsüsteem teostab võrguseiret, kaugtäiendust, kaugtõrgete ennustamist ja rikke enesediagnostikat, seadmete tervisliku seisundi hindamist; genereerib seadmete töö- ja rakenduse olekuaruandeid ja muid funktsioone; kaugjuhtimispuldi kasutamise, kiire tõrkeotsingu ja klientide hoolduse eelistega. Kõik on omavahel seotud ning seadmete tootmist ja tööd on võrgu kaudu näha igas maailma nurgas.
Tehnilised andmed
Maksimaalne moodustamisala | 1300 * 650 mm |
Ploki kõrgus | 40-300 mm |
Tsükli aeg | 14-24 s (olenevalt ploki tüübist) |
Servo vibratsioonijõud | 100 KN |
Kaubaaluse suurus | 1350*700* (14–35 mm). |
Servo vibratsioonimootorid all | 2*12KW/komplekt |
Parimad vibratsioonimootorid tamperpeas | 2*0,55KW |
Juhtimissüsteem | SIEMENS |
Koguvõimsus | 52,6 kW |
Kogukaal | 17T (kaasa arvatud facemix seade ja vorm) |
Masina mõõtmed | 6300 × 2800 × 3500 mm |
Tootmisvõimsus
Ploki tüüp | Mõõtmed (mm) | Pildid | Kogus/tsükkel | Tootmisvõimsus (8 tundi) |
Õõnes plokk | 390*190*190 | 9 | 10 800-13 500 tk | |
Ristkülikukujuline sillutuskivi | 200*100*60-80 | 36 | 43 200-50 400 tk | |
Blokeeringud | 225*112,5*60-80 | 25 | 30 000-37 500 tk | |
Curstone | 500*150*300 | 4 | 4800-5600 tk |
