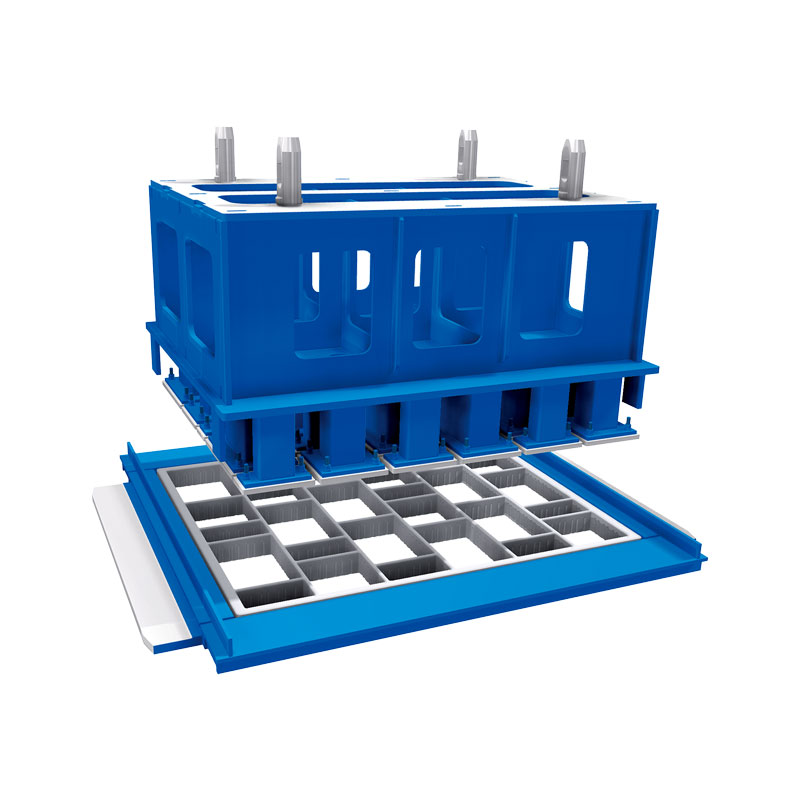

Sillutise vorm

Professionaalse tootjana soovime teile pakkuda sillutusvormi. QGM sillutusvorm kasutab madala süsinikusisaldusega sulamist ülitugevat karbureerivat terast ja integreerib täpse juhtmestiku lõikamise tehnoloogia, ülitäpse CNC-töötlustehnoloogia ja 3D-skaneerimise tehnoloogia, et pakkuda klientidele vormi kohandamist. Nende tehnoloogiatega saab kujundada kontuuride ja geomeetriliste kujundite edevus. Selle kliirens on 0,3–0,4 mm, täpsete vertikaalsete nurkade ja nurkade abil: siledad külgseinad. QGM-i toodetud sillutuskivid on kergesti vormitavad, suure täpsusega, ilma jäsemeteta. Vormid võivad realiseerida digitaalse vabapinna kujunduse ja surveplaatide kujunduse.

Vormi vastupidavuse tagamiseks kasutatakse QGM sillutusvormis karbuniseerivat töötlust, vormiraamid ja surveplaadid on karastatud 60–63 HRC ning mirnimuimi kõvenemissügavus on 1,2 m. Vastavalt klientide soovile saab vormi kujundada ja valmistatud keevitamise või modulaarse keermelukustuse teel.

Pakume kvaliteetseid laoturivorme igat tüüpi masinatele ja tööriistaliitmikele järgmises disainis:

A) VORMI DISAIN LEEKLÕIK

Võimalik kitsas võrgupaksus

Hallituse optimaalne kasutamine

Masinast sõltuv templikinnituse vahe 0,2-0,5 mm

Võimalikud vastukoonilised külgseinad

Kinnitussooned pole vajalikud

Tüüpiline disain mitmekihilistele tootmismasinatele

Valikuline lehe kujundus

Digitaliseerimise teel teostatav vaba pinnakujundus

Kuumutatava templi kinga disain elujõuline

B)VALLI KONSTRUKTSIOON FRESSISTATUD

Kohaldatav kõikide kontuuride ja geomeetriate puhul

Tolerantsid vormikarbis alla +/-0,3 mm

Masinast sõltuv templikinnituse vahe 0,2-0,5 mm

Täpsed vertikaalsed, nurgelised ja siledad külgseinad

Lihtne vormist lahti võtta

Suur sobivuse täpsus

Võimalikud ruumihoidjad kõigis võimalikes kujundustes

Valikuline lehe kujundus

Digitaliseerimise teel teostatav vaba pinnakujundus

Kuumutatava templi kinga disain elujõuline

Kandke kõikide teekattevormide kaitset järgmiselt:

A) SARBUERIMINE (62-68 HRC)

Karastatud vormikarp ja templikingad (62-68 HRC)

Kõvadus läbitung min. 1,2 mm

B) NITRAERIMINE (62–68 HRC)

Nitreeritud vormikarp ja templikingad (62-68 HRC)

Kõvadus läbitung min. 0,4 mm

Vaevalt sisemist pinget võrreldes karburiseerimisega töödeldud hallitustega

Soovitatav väikese paksusega võre jaoks

Suurem kontuuride täpsus võrreldes karburiseerimisega töödeldud vormidega

Järgides klientide nõudmisi, saab meie vorme projekteerida ja valmistada keevis- või moodulkeermega lukustusmeetodil.
